項目名稱：永磁變頻節能空壓機在機械制造行業的應用-萬拓
項目現狀：常州某機械制造公司原先使用一臺康普艾R216/09A螺桿空壓機，排氣量為20.2 m3/min，功率為132KW，額定排氣壓力為0.9Mpa，出廠日期為2003年?？蛻暨@臺設備因電氣故障找到我們公司，公司客服了解相關信息后將信息轉給服務經理楊工，10分鐘后楊工便回電給客戶做進一步溝通。在了解相關信息后楊工帶上空壓機能效測試儀及電氣檢測設備1小時內趕到客戶現場。經過仔細檢查，很快便找到問題并使設備恢復運轉。因客戶這臺設備使用年限較長，這臺空壓機為普通工頻空壓機，且客戶實際使用壓力只需要0.65Mpa，但設定加載壓力為0.8Mpa，卸載壓力為0.9Mpa，這中間存在較大的能源浪費。在征得客戶同意后，楊工用空壓機能效測試儀對這臺空壓機進行實際能效測試，不測不知道，這一測客戶都嚇到了，能效已經高過三級能效標準不少，實實在在的一個電老虎。

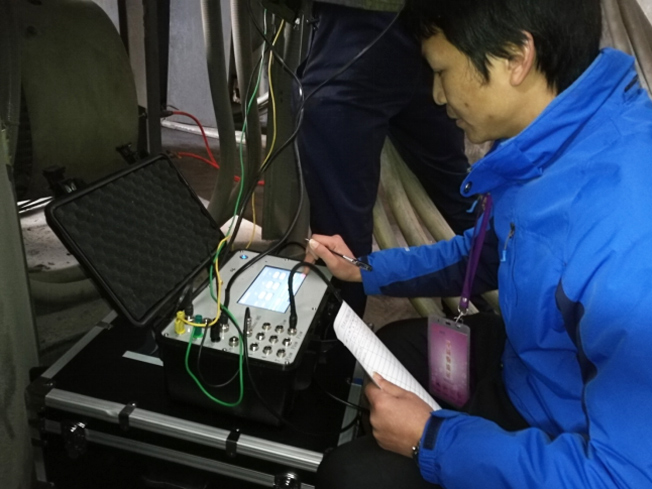

能效測試現場
根據現場測試數據進行節能計算：
| 機器型號 | 康普艾R216/09A | SCR150EPM/8超能永磁 |
| 出廠日期 | 2003 |
|
| 電機功率 | 132KW | 110KW |
| 電機防護等級 | IP54 | IP55 |
| 排氣量 | 17.32 m3/min（實測，主機維修過） | 24 m3/min |
| 排氣壓力 | 0.9Mpa | 0.8Mpa |
| 比功率 | 9.145 KW（m3/min） | 6.1 KW（m3/min） |
| 運行時間 | 63721H |
|
| 加載時間 | 31518H |
|
| 總產氣量 | 32753505.6m3 | |
| 消耗電量 | 7032833.28KW·H | 3329939.74KW·H |
| 總節約電量 | 3702893.54 KW·H | |
| 年平均節能 | 246859.57KW·H | |
132KW螺桿空氣壓縮機國家能效標準《GB19153-2009 容積式空氣壓縮機能效限定值及能效等級》：
| 132 | 1 | 5.6 | 6 | 6 | 6.3 | 7.2 | 7.4 | 8.1 |
| 2 | 6.3 | 6.7 | 6.7 | 7.1 | 8.1 | 8.3 | 9.1 | |
| 3 | 7.2 | 7.6 | 7.6 | 8.1 | 9.1 | 9.6 | 10.1 | |
| T | 7.1 | 7.5 | 7.5 | 8 | 9 | 9.5 | 10 |
說明：1、T表示國家限定值，超過此值國家限定使用；
2、一列為功率，二列為能效等級，第三列為0.7Mpa水冷，第四列為0.7Mpa風冷，第五列為0.8Mpa水冷，第六列為0.8Mpa風冷，第七列為1.0Mpa水冷，第八列為1.0Mpa風冷，第九列為1.25Mpa水冷。

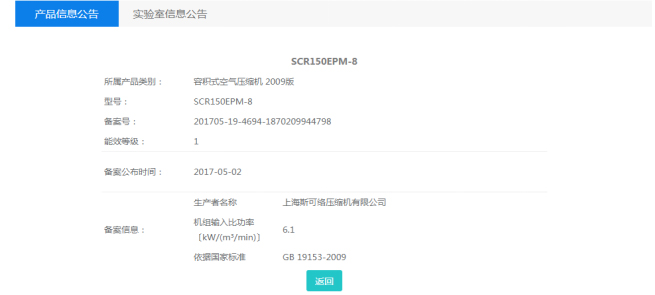

中國能效標識網查詢到斯可絡SCR150EPM-8能效數據
110KW螺桿空氣壓縮機國家能效標準《GB19153-2009 容積式空氣壓縮機能效限定值及能效等級》：
| 132 | 1 | 5.6 | 6 | 6 | 6.3 | 7.2 | 7.4 | 8.1 |
| 2 | 6.3 | 6.7 | 6.7 | 7.1 | 8.1 | 8.3 | 9.1 | |
| 3 | 7.2 | 7.6 | 7.6 | 8.1 | 9.1 | 9.6 | 10.1 | |
| T | 7.1 | 7.5 | 7.5 | 8 | 9 | 9.5 | 10 |
說明：1、T表示國家限定值，超過此值國家限定使用；
2、一列為功率，二列為能效等級，第三列為0.7Mpa水冷，第四列為0.7Mpa風冷，第五列為0.8Mpa水冷，第六列為0.8Mpa風冷，第七列為1.0Mpa水冷，第八列為1.0Mpa風冷，第九列為1.25Mpa水冷。
斯可絡SCR150EPM-8超能永磁變頻空壓機能效優于國家能效
同時，公司楊工在車間觀察了一下客戶壓縮空氣管道，也發現了一些問題。客戶車間管道總長度超過300米，使用的是DN50管作為主管道，并且沒有做回形環網設計，空壓機端出口壓力0.9Mpa時客戶現場末端用氣點壓力只有0.55Mpa，前端壓力也只達到0.7Mpa,整個壓縮空氣管網壓損很大，我們知道壓力每增加0.1Mpa，能耗增加7%，因此客戶壓縮空氣管網增加了差不多30%的能耗。另外客戶管道施工很不規范，支管并未按照標準施工，一是存在較大的安全隱患，二是會因冷凝水對設備產生較大的影響。向客戶詢問時客戶驗證了二點，每天下午用氣點噴出很多水，氣缸和電磁閥經常需要維修更換。楊工依據以下標準對客戶空壓機房，車間管道進行了重新設計。
| GBJ 29 – 90 | 壓縮空氣站設計規范 |
| GB 50251-94 | 輸氣管道工程設計規范 |
| GB50235-97 | 管道施工 |

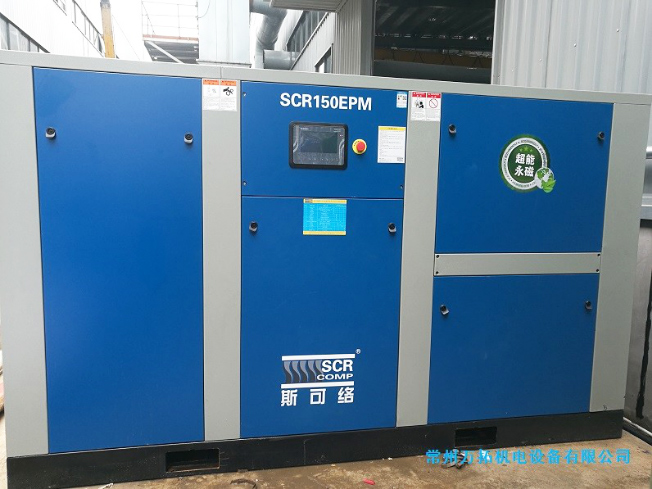

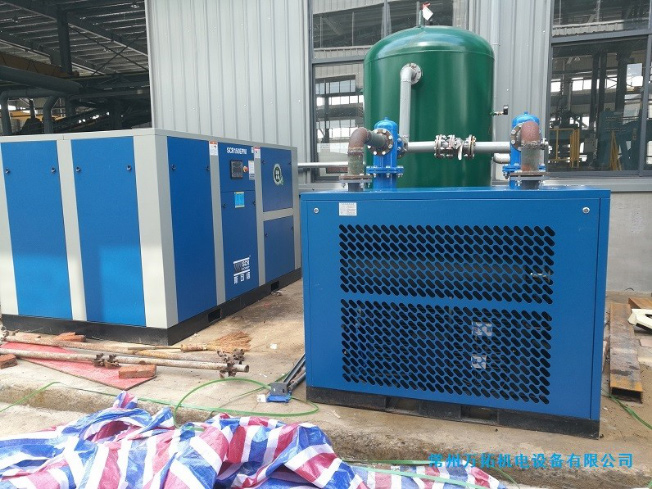

客戶現場安裝圖
客戶現場安裝圖
